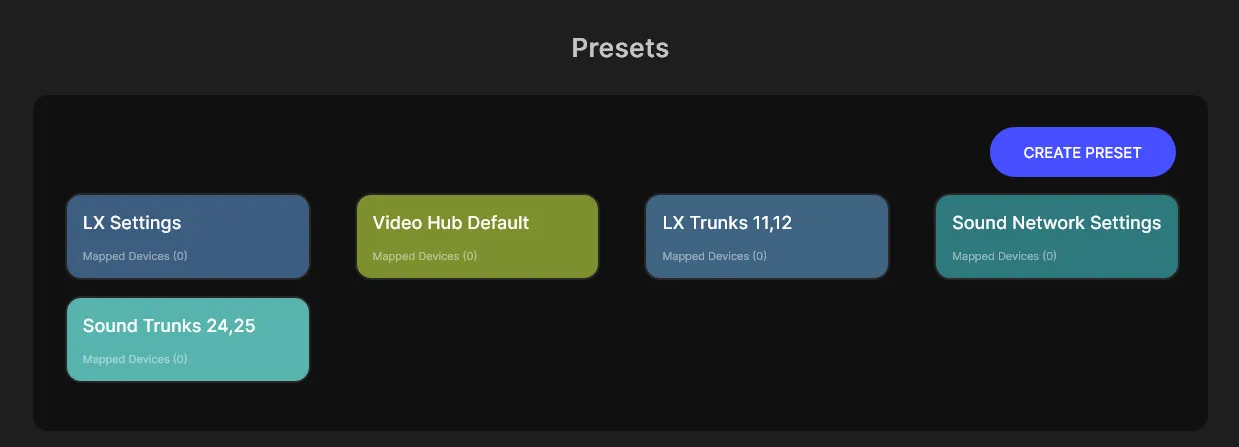

Die Presets

Presets sind dein Werkzeug, mit dem Du arbeitest. Hier legst Du all deine Einstellungen fest, sowie Du sie brauchst.

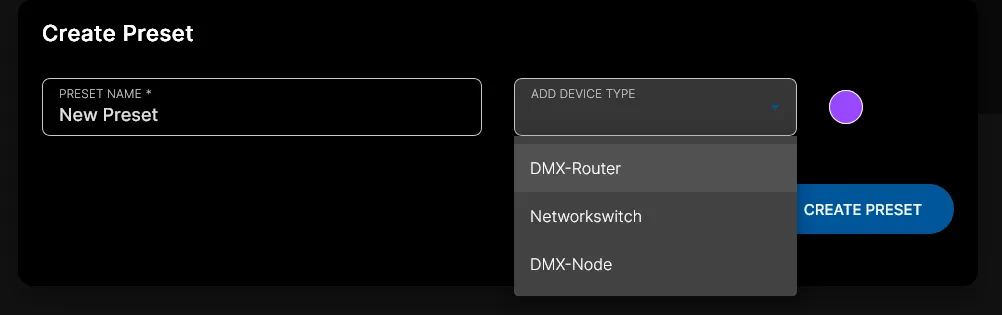

Ein Preset anlegen

Ein Preset ist eine Sammlung an Einstellungen für Gerätetypen. Ja richtig gelesen, Du kannst in einem Preset mehrere Gerätetypen konfigurieren.

Name

Jedem Preset musst Du einen Namen geben um dieses nachher wieder zu identifizieren. Z.B. Kannst Du deine Gruppen nach Gewerk oder nach Position bennen: "Sound Switches" oder "Stage Right".

Farbe

Jedem Preset kannst Du eine individuelle Farbe zu weisen. Somit kannst deine Presets übersichtlicher gestalten und Du dein gewohntes Farbschema umsetzten.

Einstel­lungen setzten

Um dir das Setzen von Einstellungen zu zeigen, siehst Du hier das Preset für einen Netzwerkswitch. Jeder Gerätetyp hat eigene Einstellungen, welche Du setzten kannst.

Hostname

Mit dieser Einstellung kannst Du den Hostnamen des Netzewerkswitches setzten.

VLANs

Hier kannst Du dem Switch VLANs hinzufügen. Dabei musst Du, sowie auf jedem Switch, den Namen sowie die VLAN ID setzten.

Ports

Hier kannst Du die Ports des Switches konfigurieren. Mit dem "Add" Knopf kannst Du dem Preset einen Port hinzufügen. Die ID ist dabei die Port Nummer. Den Port kannst Du entweder als Trunk konfigurieren oder als normalen Port. Die VLAN ID setzt jeweils das native VLAN auf dem Port. In dem Beispiel werden die Ports 1 bis 4 als Access-Ports, konfiguriert. Die Ports 1 und 2 werden dem VLAN 10, also dem Dante Primary VLAN, und die Ports 3 und 4 zu dem VLAN 20, also dem Dante Secondary VLAN. Der Port 10 wird als Trunk-VLAN konfiguriert mit dem VLAN 1 als natives VLAN.

Speichern

Zu guter letzt kannst Du dann noch angeben, ob Du die Konfiguration noch speichern möchtest. Das ist ganz praktisch, wenn man etwas ausprobieren will, aber nicht sicher ist ob es funktioniert oder man sich selber damit aussperrt. Bei einem Neustart des Switches würde der Switch auf den zuletzt gespeicherten Zustand zurückspringen.
