Das Preset-Mapping und Ausrollen

Hier passiert die Magie der CX-Engine. Das Ausrollen der Presets! Zuerst musst Du die Presets jedoch den Geräten zuweisen um sie dann anschließend auszurollen.

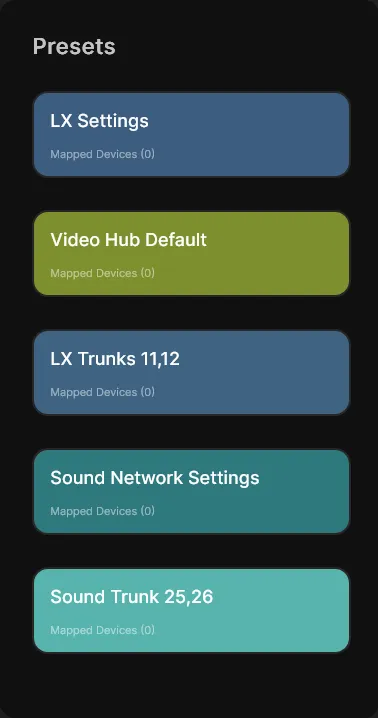

Ein Presets auswählen

Auf der linken Seite findest Du in einer Spalte alle Presets, welche Du vorher angelegt hast. Fährst Du mit der Maus über ein Preset, zeigt dir die Software auf der rechten Seite die Geräte an, welche diesem Preset zugewiesen sind. Diese kannst Du selektieren und damit für die Zuweisung auswählen.

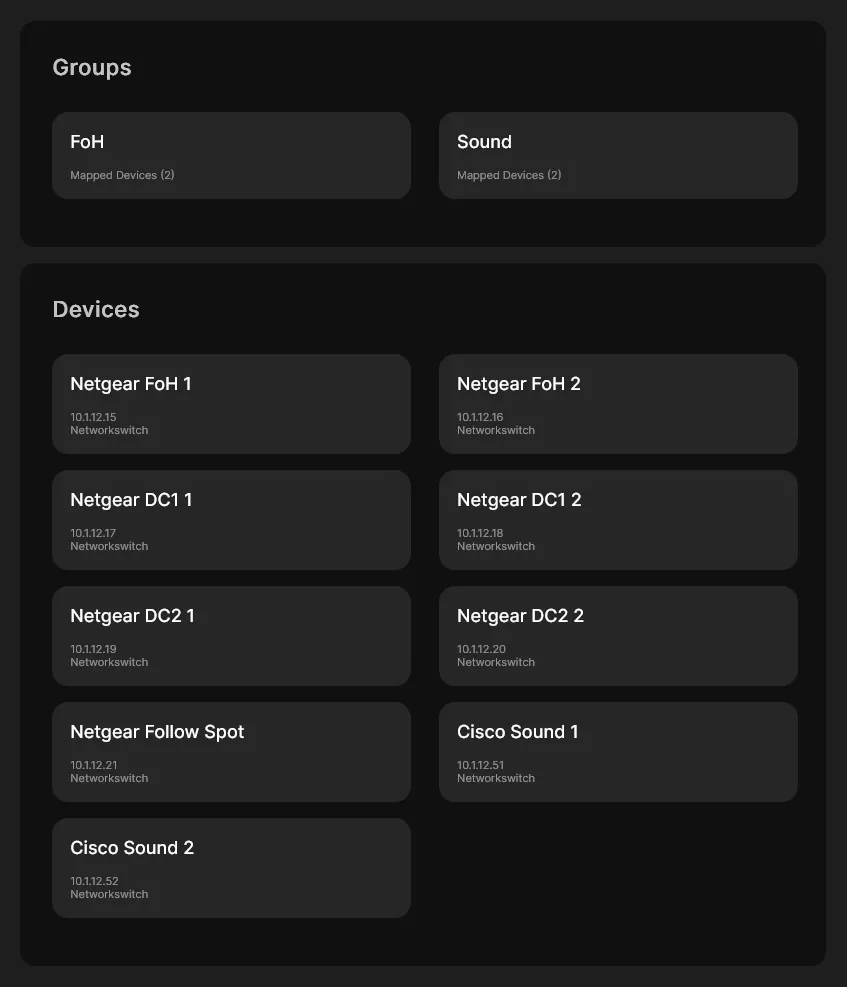

Die Geräte auswählen

Auf der rechten Seite findest Du alle Geräte, welche Du im Inventar angelegt hast. Wenn Du ein Preset ausgewählt hast, kannst Du hier jetzt die Geräte auswählen, welche Du dem Preset zu weisen kannst. Du kannst mehrere Geräte einem Preset zuweisen.

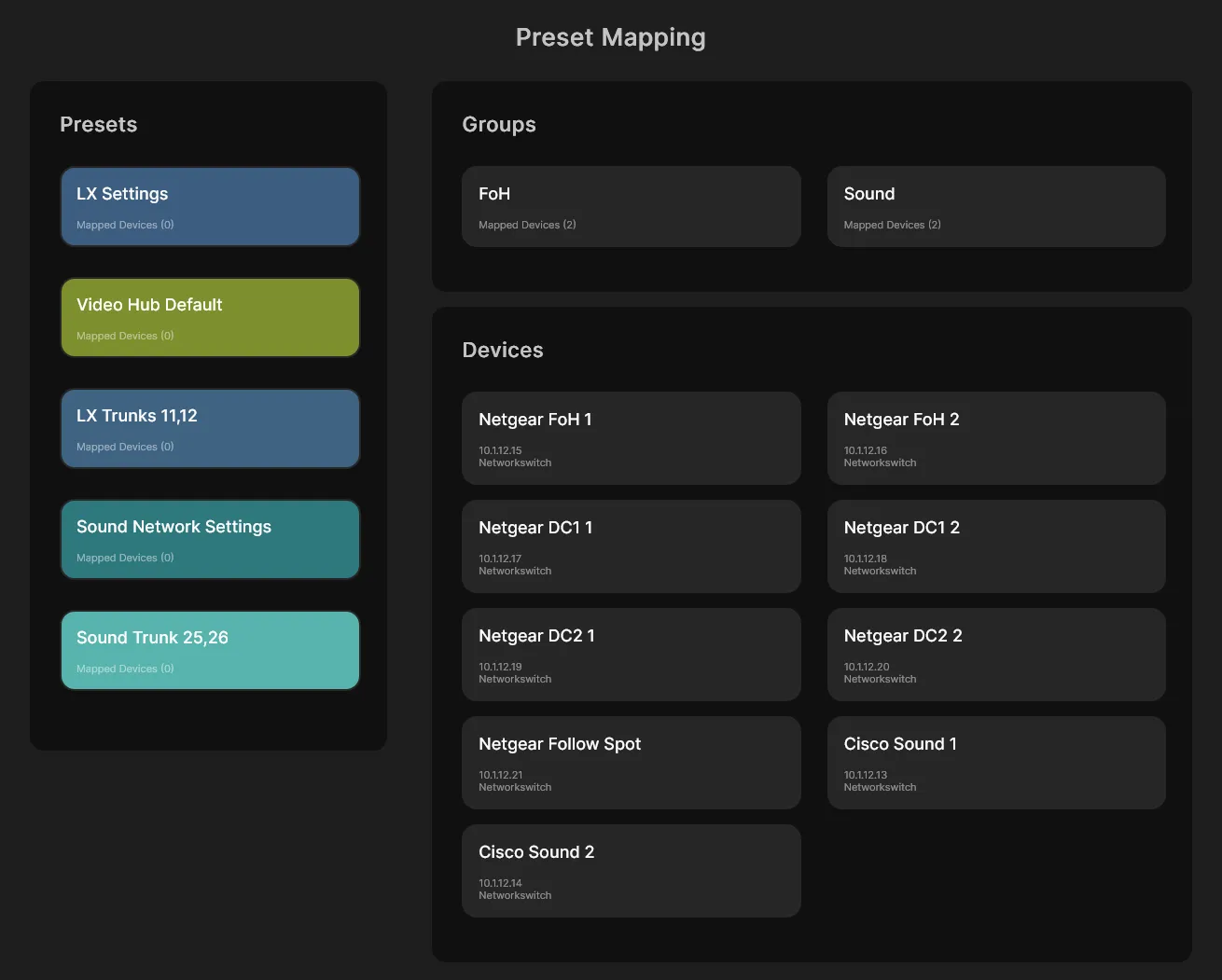

Und das sieht dann so aus

Das Aussrollen

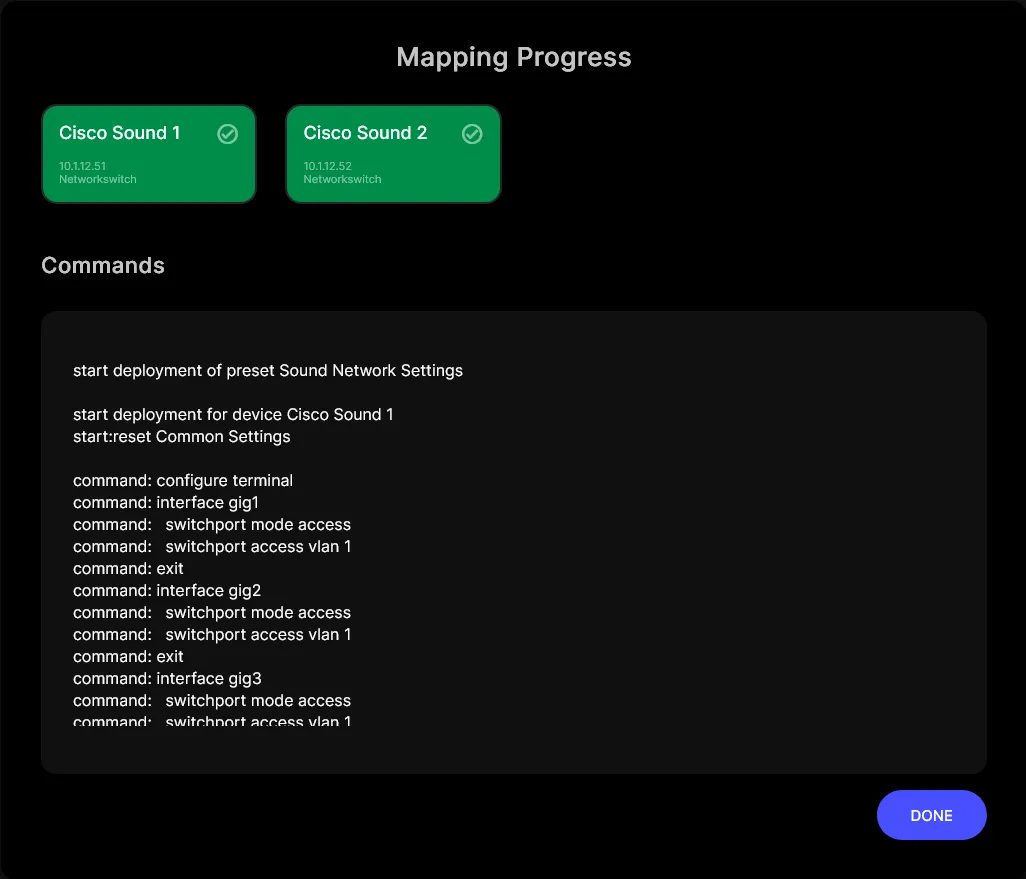

Nach dem Klick auf "Deploy Preset", öffnet sich dieses Fenster. Hier siehst Du jetzt den Fortschritt des Anwenden der einzelnen Presets.

Fortschritt

In dem oberen Bildschirmabschnitt siehst Du den Fortschirtt des Ausrollens. Hier wird jedes Gerät angezeigt, auf welches ein Preset ausgerollt wird. Dabei siehst Du die drei Zustände:
  1. Warten auf das Ausrollen
  2. Ausrollen erfolgreich
  3. Ausrollen fehlerhaft

Logs

Unter den Geräten findest Du ein Historie mit Informationen, was auf den Geräten durchgeführt wurde. Hier findest Du auch Informationen, warum ein Ausrollprozess auf einem Gerät fehlerhaft war.

Versions­kontrolle

Jetzt wird es verrückt! Die CX-Engine speichert nach jedem Ausrollen die aktuelle Konfiguration des Gerätes. Jenachdem, welcher Typ das Gerät hat, kannst Du die Versionen mit einander vergleichen. So findest Du einfach und schnell die Änderungen, die durchgeführt wurden.

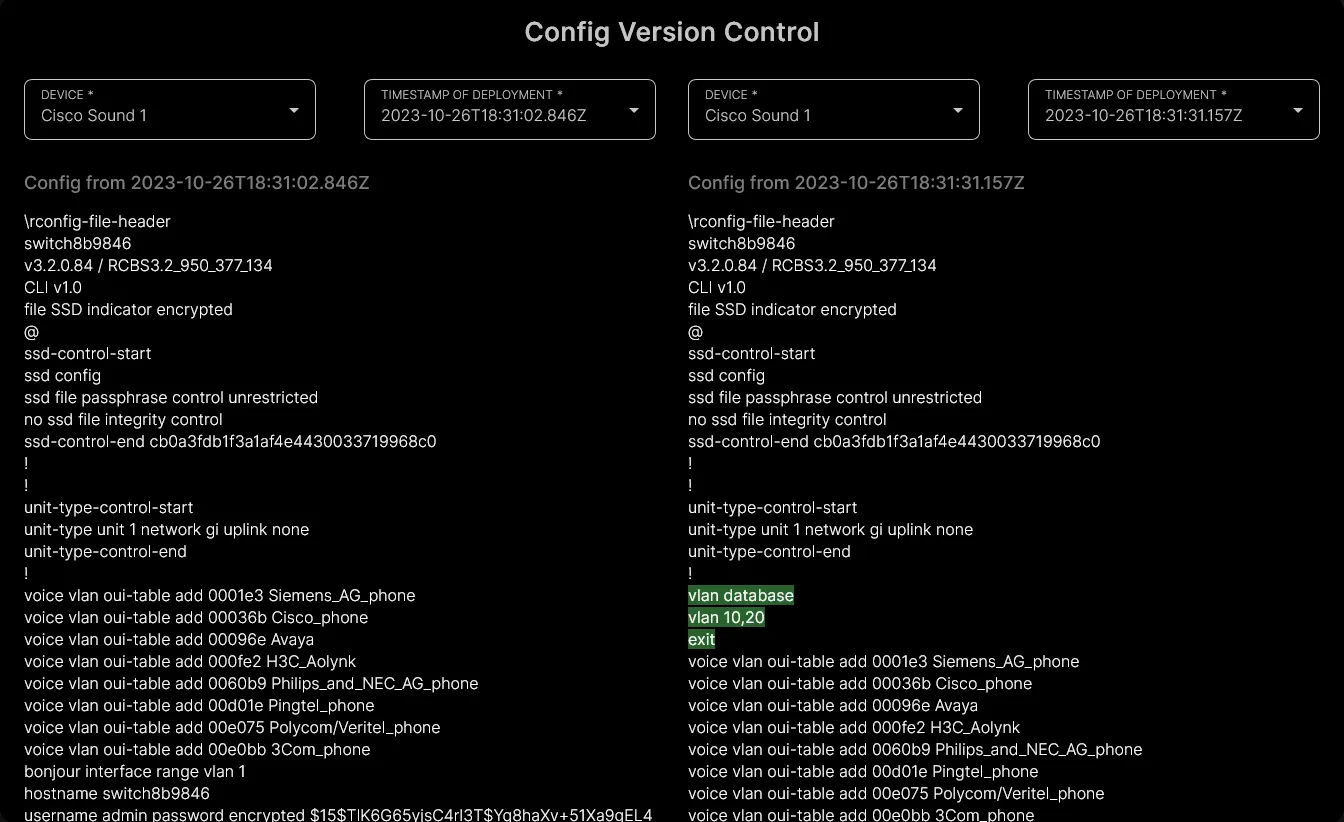

Neue VLANs

In dem Bild siehst Du z.B. das die CX-Engine während des Ausrollens zwei neue VLANs auf dem Switch angelegt hat. Die grüne Farbe zeigt an, dass dies eine Änderung ist, die hinzugefügt wurde. Eine rote Farbe wäre der Hinweis auf einen fehlenden Eintrag.
